當(dāng)前位置：
簡(jiǎn)述西安速凝劑廠(chǎng)家解讀常用配比：

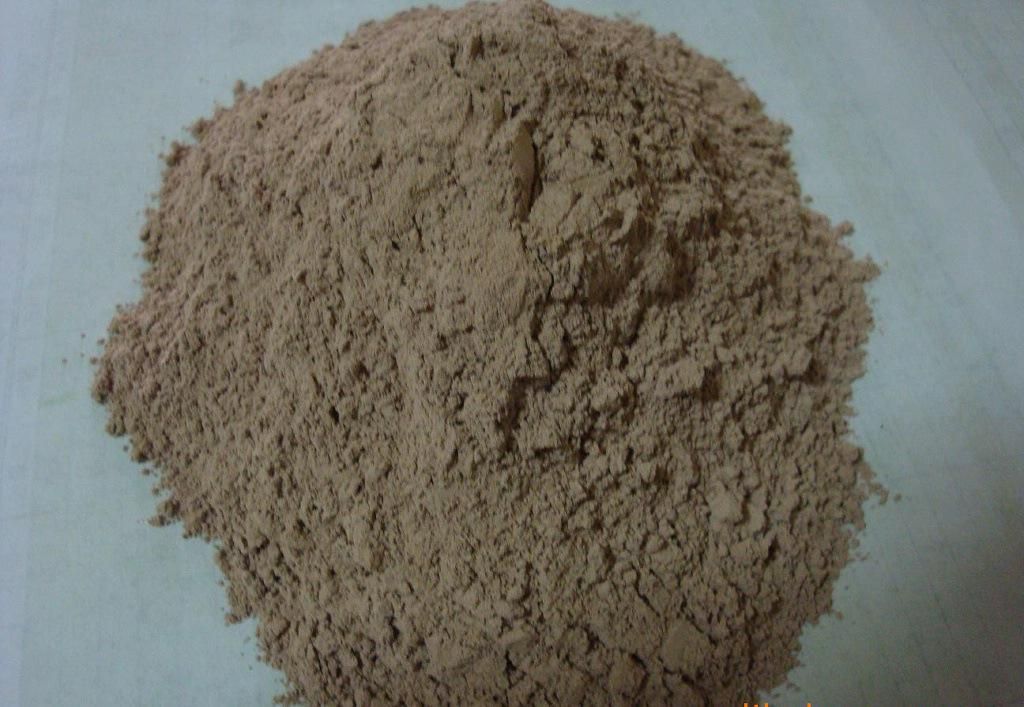

SH-A SH-A1 SH-A2等是由鋁氧熟料與無(wú)水石膏按質(zhì)量比3：1配合粉磨而成。適宜摻量為水泥質(zhì)量的3％～5％。
SH-A SH-A1 SH-A2等速凝劑是由礬泥、鋁氧熟料、生石灰質(zhì)量比r，4．5％：14．5％：11％的比例配制而成。適宜摻量為5％～7％。
其他幾種速凝劑也均以鋁氧熟料為主要成分。
速凝劑摻入混凝土后，能使混凝土在5min內(nèi)初凝，10min內(nèi)終凝。1h就可產(chǎn)生強(qiáng)度，ld強(qiáng)度提高2～3倍，但后期強(qiáng)度會(huì)下降，28d強(qiáng)度約為不摻時(shí)的80％～90％。溫度升高，提高速凝效果?；炷了冶仍龃髣t降低速凝效果，故摻用速凝劑的混凝土水灰比一般為O?4左右。摻加速凝劑后，混凝土的干縮率有增加趨勢(shì)，彈性模量、抗剪強(qiáng)度、粘結(jié)力等有所降低。
以上就是速凝劑廠(chǎng)家整理的常用速凝劑配比，更多精彩內(nèi)容請(qǐng)關(guān)注我們。
