常用外加劑之速凝劑原理及特性都有哪些呢？

      1、加速器的作用機(jī)理

      促進(jìn)劑加入混凝土后，鋁酸鈉和碳酸鈉的主要成分在堿性溶液中與水泥中的石膏快速反應(yīng)形成硫酸鈉，從而使石膏失去其原有的阻滯作用，從而導(dǎo)致鋁酸鈣 礦物質(zhì)迅速水合，并且水合產(chǎn)物的晶體沉淀在溶液中。 同時(shí)，促進(jìn)劑中的氧化鋁熟料，石灰，硫酸鈣和其他組分為形成硫鋁酸鈣水合物和次要石膏晶體而形成的有效組分提供了很少的溶解性。 以上影響會(huì)導(dǎo)致水泥混凝土快速凝固。 促進(jìn)劑主要用于礦井，鐵路隧道，引水涵洞，地下工程以及用于噴射錨固支撐的噴射混凝土或噴射砂漿項(xiàng)目。 在實(shí)際項(xiàng)目中，為了提高紡絲質(zhì)量，節(jié)省材料并改善工作條件，通常將促進(jìn)劑和減水劑結(jié)合使用。 (4)緩凝劑緩凝劑是可以延長混凝土凝結(jié)時(shí)間的外加劑。 阻滯劑的主要類型是：羥基羧酸及其鹽，例如酒石酸，檸檬酸，葡萄糖酸及其鹽和水楊酸; 含糖的碳水化合物，例如糖蜜，葡萄糖，蔗糖等; 無機(jī)鹽，如硼酸鹽，磷酸鹽，鋅鹽等; 木質(zhì)素磺酸鹽，如木材鈣，貴州速凝劑，木材鈉等

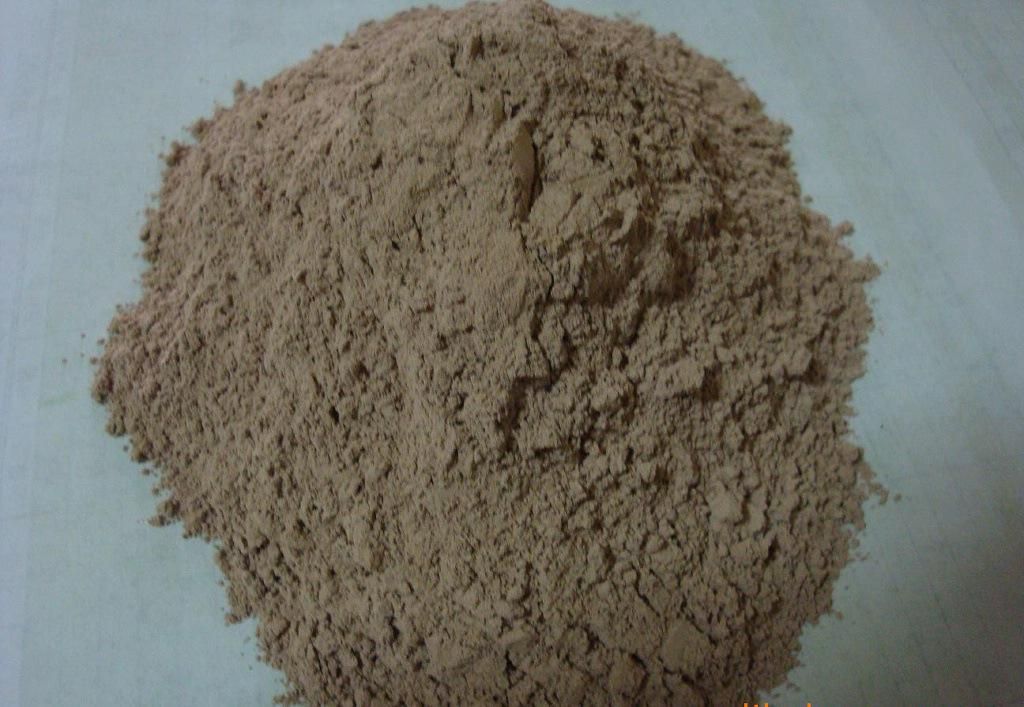

      2、常用的速凝劑Red Star 1速凝劑是由氧化鋁熟料(主要成分是鋁酸鈉)，碳酸鈉和生石灰按質(zhì)量比1：1：0.5制成的粉狀物質(zhì)。 。 合適的混合量為水泥質(zhì)量的2.5%至4.0%。 7ll型速凝外加劑是通過將鋁氧熟料和無水石膏以3：1的質(zhì)量比研磨而制成的。 合適的劑量是水泥質(zhì)量的3%至5%。 782型快速固化混合物由明礬泥，灌漿料，氧化鋁熟料配制而成，生石灰質(zhì)量比r為4.5%：14.5%：11%。 合適的劑量是5%至7%。 其他幾種速凝劑也使用氧化鋁熟料作為主要成分。 將促進(jìn)劑混入混凝土中后，它可以使混凝土在5分鐘內(nèi)開始凝固，較后在10分鐘內(nèi)凝固。 強(qiáng)度可以在1小時(shí)內(nèi)產(chǎn)生，并且ld強(qiáng)度會(huì)增加2到3倍，但后來的強(qiáng)度會(huì)降低。 28d強(qiáng)度約為未混合強(qiáng)度的80%至90%。 溫度升高以改善快速設(shè)置效果。 混凝土水灰比的增加會(huì)降低速凝效果，因此摻加促進(jìn)劑的混凝土的水灰比通常約為O-4。 與促進(jìn)劑混合后，混凝土的干燥收縮率趨于增加，并且彈性模量，剪切強(qiáng)度，內(nèi)聚力等降低。

      3、常用的緩凝劑

      （1)木質(zhì)素磺酸鹽緩凝劑

      這種緩凝劑通常以水泥質(zhì)量的0.2%至0.3%添加，混凝土凝結(jié)時(shí)間可延長2至3小時(shí)。

      (2)糖蜜阻滯劑

      糖蜜阻滯劑是由用石灰處理的殘?zhí)侵瞥傻模渲饕煞质羌禾氢}和蔗糖鈣。 一般摻量為水泥質(zhì)量的0.1%-0.3%(粉)，0.2%-0.5%(水)，混凝土的凝結(jié)時(shí)間可延長2至4h，凝結(jié)時(shí)間約延長1h ，當(dāng)混合量大于1%時(shí)，混凝土?xí)L期軟而不硬; 當(dāng)混合量為4%時(shí)，28d強(qiáng)度僅為未混合的1/10。

      (3)羥基羧酸及其阻鹽劑

      這種緩凝劑一般摻入水泥質(zhì)量的0.03%?0.10%，注漿料，混凝土的凝結(jié)時(shí)間可延長4?10h。 這種緩凝劑會(huì)增加混凝土的滲出率，特別是在水泥含量低或水灰比高的混凝土中。 如果與引氣劑一起使用，可以改善它。
